Шприц автомати (машини) за леене под налягане
Шприц автомати са машини за инжекционно леене на пластмаси под налягане (Injection Molding Machine). Те са снабдени с хидравлични, електрически и контролни системи на световно признати марки. Нашата компания следва утвърдени методи за тестване, сглобяване, въвеждане в експлоатация, осигуряване на първокласно производство и обслужване.
КОНТРОЛНА ЕДИНИЦА
- Конструкция на кутията с калъп
- 5 точки вертикален двоен превключващ механизъм;
- Хидравлично задвижване на двигателя за регулиране на дебелината на формата;
- Прецизност, ниско налягане и бърза настройка на мухъл;
- Защита на плесен при ниско налягане.
ЕДИНИЦА ЗА ИНЖЕКТИРАНЕ
- Прецизна винтова система с оптимизиран дизайн;
- Двуцилиндров балансирана инжекционна система;
- Многостепенно впръскване на налягане и скорост;
- Устройство за регулиране на обратното налягане.
ХИДРАВЛИЧНА СИСТЕМА
- Конструкция на хидравличната система с висока реакция;
- Пропорционален контрол на налягането и потока.
КОНТРОЛЕН БЛОК
- Голям LCD екран;
- Динамичен монитор на работата на машината;
- 200 информационна система за формоване;
- Индикация за чувствителни грешки и алармена функция;
- Датчик за изместване на обшивката управлява впръскването, затягането, изхвърлянето.
Серии шприц автомати (машини) за леене под налягане – технически параметри
J5
Серво енергоспестяващи шприц машини за леене под налягане: намалена консумация на енергия поради промените в обема на изхода в зависимост от натоварването. Във фазата на задържане на налягането серво моторът намалява въртенето и консумира по-малко енергия. Серво енергоспестяващите машини за инжектиране спестят от 30% до 80% от стандартните методи за леене под налягане.
|

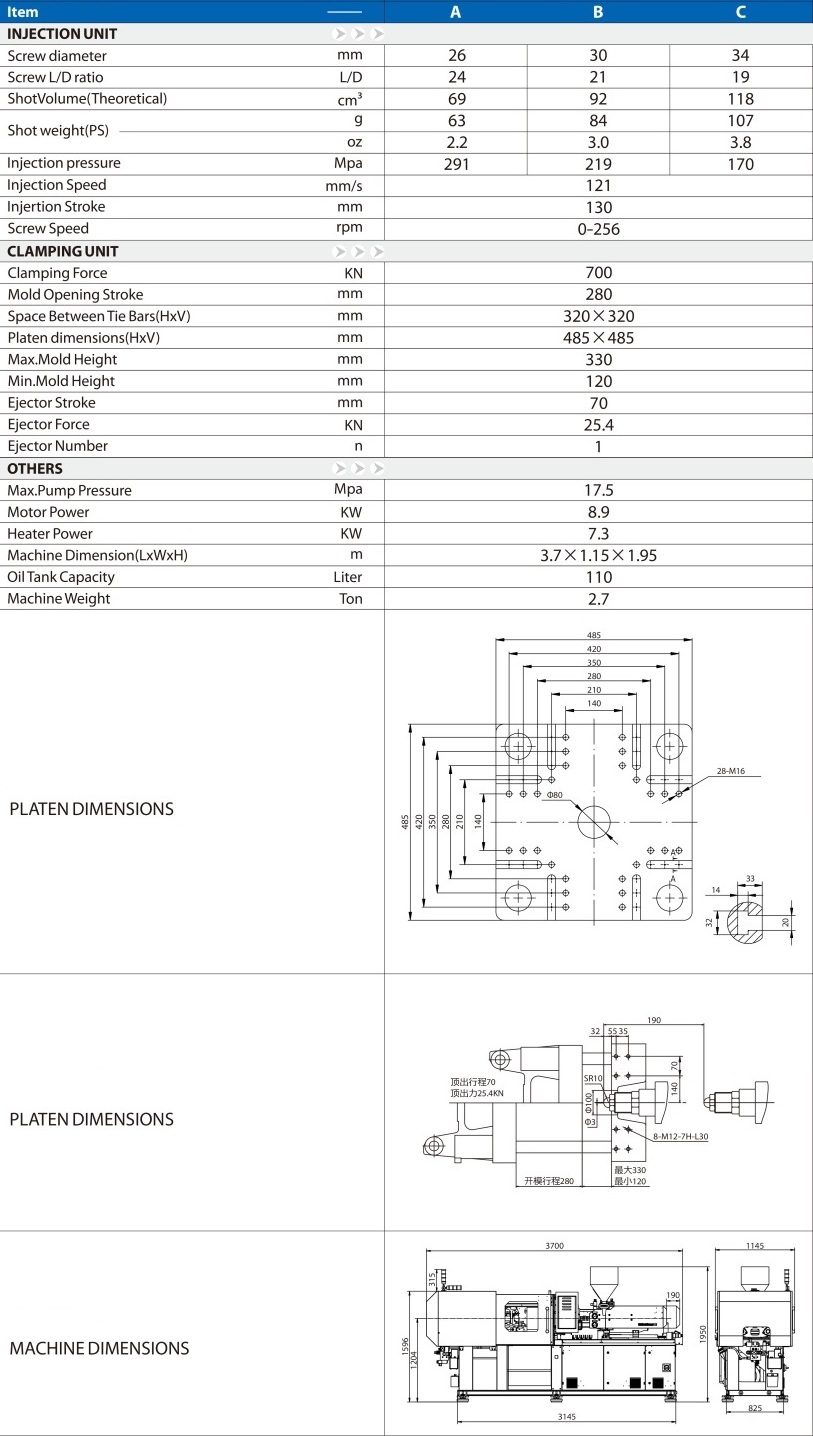

СПЕЦИФИКАЦИЯ
|
BTE189-70
|
||||
|
A
|
B
|
C
|
|||
|
Инжекционно устройство
|
Диаметър на шнека |
mm
|
26
|
30
|
34
|
| Пропорция на шнека – дължина спрямо диаметър |
L/D
|
24
|
21
|
19
|
|
| Обем на шприциване |
cm3
|
66
|
88
|
113
|
|
|
Тегло на шприцоване (PS)
|
g
|
60
|
80
|
103
|
|
|
oz
|
2.1
|
2.8
|
3.6
|
||
| Шприцово налягане |
MPa
|
245
|
184
|
143
|
|
| Обороти на шнека |
rpm
|
0-220
|
|||
| Стъпка на шнека |
mm
|
125
|
|||
| Скорост на шприцоване |
mm/s
|
120
|
|||
|
Затварящ механизъл
|
Затваряща сила |
Kn
|
580
|
||
| Ход на отваряне |
mm
|
270
|
|||
| Разстояние между колоните |
mm
|
310×310
|
|||
| Размер на неподвижната плоча |
mm
|
480×470
|
|||
| Максимална височина на матрицата |
mm
|
320
|
|||
| Минимална височина на матрицата |
mm
|
120
|
|||
| Ход на изхвърлящият механизъм |
mm
|
70
|
|||
| Сила на изхвърлящият механизъм |
kN
|
22
|
|||
| Брой изхвъргачи |
N
|
1
|
|||
|
Други
|
Максимално налягане на помпата |
Mpa
|
17.5
|
||
| Мотор на помпата – мощност |
kW
|
7.5
|
|||
| Мощност на загряване |
kW
|
7.1
|
|||
| Габаритни размери |
m
|
3.9×1.04×1.78
|
|||
| Резервоар на маслото – обем |
Liter
|
160
|
|||
| Тегло на машината |
Ton
|
2.5
|
|||
H
Серия високоскоростна хибридна шприц машини за леене под налягане използва хибридно електричество и масло с ниско скоростно впръскване в затворена система. HXH инжекционната машина може да извърши процеса на подаване на материали и отваряне-затваряне на матрицата едновременно, за да спести много време на цикъла на формоване. Единичен голям цилиндър се използва за инжектиране при работа с азотен газ за асистент инжектиране (най-високото налягане на впръскване може да достигне 280MPA и най-високата скорост на впръскване може да достигне 600 mm/s ход), използва се за производство на тънко стенни продукти.
Инжекционният блок и затварящ механизъм са снабдени със система за серво направление, за да се подобри точността на измерване на инжекционната система и възпроизводимостта на позицията на инжектиране. Той може да осигури стабилност и висока възпроизводимост при високоскоростно впръскване и да постигне гладкостта на движение на основата при осигурената висока скорост в хода на затварящия механизъм и по този начин ефективно да гарантира безопасността и ефективността при работа на матриците. Машината е подходяща за производство на тънки стени и продукти с висока прецизност, като например LCD екран на компютъра, екрани за мобилни телефони и тънко стенни чаши и друг вид изделия.
BMC
–
G
Шприц машина за леене под налягане на термореактивни материали. Оборудвана е със специален шнек и цилиндър с оптимизиран дизайн за термореактивен материал.Има добър пластификационен ефект и устойчивост.Температурният контролер от световно известни марки се използва за нагряване на шнека и цилиндъра с което се постига точен контрол на температурата. Затварящият възел е снабден с изолационна плоскост и спомагателна плоча, снабдена с интерфейс за нагряване на матрицата. Температурата на матрицата е постигната чрез PID управление с висока точност. Дюзата за впръскване е със специална конструкция позволяваща по-лесно почистване. Шприц машината може да се използва за производство на термореактивни материали, като полиоксибензилметиленгликоланхидрид (познат като бакелит). Машината е с опция при специална поръчка да работи с BMC материали.
–
BMC
BMC (Bulk Molding Compounds) е един от термореактивните пластмасови материали ползвани в шприц автомати от тази серия.
BMC има много свойства, включително устойчивост на топлина, огнеустойчивост, устойчивост на ерозия, висока механична якост, стабилност на размерите и електрическа изолация. Той е широко използван в видове индустрии, включително автомобилни части, електронни части, домакински уреди и комуникационно оборудване.
- Механизъм с един хидравличен цилиндър за автоматично подаване, който изпълнява функцията за бързо и стабилно захранване с материал;
- Плочата е снабдена с адиабатен разделител, позволява на контрола на температурата на шприц формата да е по-прецизен.
Шприц автомати серии V, D, S, E
–
V
Нова серия шприц машини за леене под налягане. Променливата работна помпа прави хидравличната изходна мощност винаги съвпадаща с изискванията на системата. Не се губи допълнителна енергия, чрез преливния вентил. В сравнение с традиционните машини, ефективността на енергоспестяването е между 20% – 40%, което води до намаляване на разходите.
–
D
Серия двукомпонентна шприц машини за леене под налягане е създадена с технологично изискване за двуцветно леене (шприцване). Използва се за детайли където се изисква смесване на 2 цвята или леене (шприцване) на два отделни цвята. Метода се постига с два шнека и 2 цилиндъра (двойна пластификационна система), при което се реализира едновременно пластифициране на различни материали, равномерно смесване на полимера и да се постигне равномерен ефект на смесване на цвета по време на инжектиране (шприцване). Машината се характеризира с добър ефект за смесване на цветовете и балансирано инжектиране (шприцване).
–
S
Серия от машини за прецизно леене под налягане. Високата прецизност се постига, чрез затворен контур на управление с помощта на позициониращ сензор и PQS серво клапан.
- Високата реактивност подобрява реакционната скорост на инжектиране, намалявайки времето на производствения цикъл, особено за производство на по-тънки продукти;
- Нисковолтовите възможности за контрол правят всеки процес на работа по плавен, особено защитата на матриците с ниско налягане, при което ще бъдат по лесни за експлоатация и настройка;
- С точна и висока реактивност на процеса може да гарантира качеството на продукта (висока възпроизводимост) и висок капацитет (с точния шнек и цилиндър може да произвежда оптични компоненти).
–
E – серия инжекционни шприц машини за леене под налягане
Продуктите от тази серия са рентабилни, икономически изгодни и с висока стабилност. От цветния LCD екран може да се наблюдават производствените процеси в реално време и да се следи диагностиката за повреди. Системата за компютърен контрол на най-новите машини е по-лесна за управление и с по-бърза реакция. Хидравлични компоненти, електрически части, компоненти на задвижващата система са на световно известни марки.
