Машина BTE343 предназначена за изсичане на капачки от алуминиево фолио, хартия еднослойна или многослойна промазана или ламинирана и други видове полимерни фолиа.
- Готовите щанцовани капачки се събират в стекове автоматично в режим NON-STOP;
- Целия производствен процес е автоматизиран, следенето и контрола му се осъществява с помощта на фотоелектрически датчици и софтуерна програма;
- Смяната на изсичащата щанца е удобно и улеснено от изходната страна на машината
- Управлението на машината се осъществява от изнесен пулт за управление който се намира от изходната страна на машината. Пулта е със сензорен дисплей на който се задават и изобразяват данните за управление и контрол на работните процеси;
- Машината автоматично следи за необходимия опън на фолиото;
- Наличен е модул за контактно преговане, когато се работи с алуминиево фолио, но не с хартия;

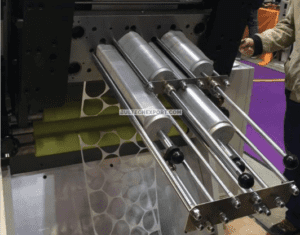

- Отпадъка от щанцоването се извежда в долната страна на машината където с помощта на вентилатор може да се отвежда за сортиране и рециклиране;
- Налично е устройство за изравняване на платното на фолиата;
- Всички основни работни и движещи се механизми на машината са защитени от всички страни със защитни капаци и предпазители;
- Конструктивно е предвиден лесен достъп до всички части и възли на машината което спомага за удобно обслужване и хигиена на производството на готовата продукция;
- Предвидена е улеснена експлоатация и управление на машината;
- Автоматичен СТОП на машината при натискане на авариен стоп, скъсване на фолио или други.
Техническо изпълнение на машината за производство на капачки от алуминиево фолио
1.Възел развиване на фолиото.
Рулоните с фолио или друг материал се поставят на машината на ръка или с помощна подемно приспособление в зависимост от тежестта на рулона. Вала е пневматичен за удържане на картонената шпула.
2.Устройство за изравняване на фолиото.
Машината е с устройство за изравняване на фолиото, което е към възела за размотаване На отделен пулт се нанасят параметрите за контрол.
3.Модул релефно щамповане (преговане).
На машината е поставен модул релефно щамповане (преговане). Горния и долен вал имат съответстващ профил, който нанася релеф на фолиото при преминаването на фолиото между валовете.
4.Фото маркер и съвместяване на печата с щанцата.
Машината може да работи както по фото-маркер, така и по стъпка зададена, чрез софтуер. За стабилизация на движението на фолиото се използва така наречен играещ (танцуващ) вал. Съвместяването на рисунката и щанцата за изсичане се извършва с специално калибриращо колело по време на работа на машината.
Подаването на фолиото в машината се извършва от стъпков двигател и два гумени вала които се превъртат на точно зададено разстояние.
5.Штанцформа
- Инструмента представлява високо точна металическа щанцформа;
- Предвидено е възможност за бърз монтаж и демонтаж на щанцата.
6.Приемно устройство
Готовата продукция се стефира (набива) в специални приемни магазини. Готовите капачки може да се взимат от приемните магазини без да се спира машината. Количеството и формата на приемните магазини зависи от размера и формата капачките.
7.Управление на машината
С помощта на сензорния екран може да се задават необходимите параметри, чрез интуитивно разбираем софтуер.
8.Отделяне на отпадъка
Машината е оборудвана с устройство за отвеждане на отпадъка (компресор-въздуходув + пластмасова тръба).
9.Електрически компоненти
- Контролер PLC – Siemens;
- Честотни преобразователни – Siemens;
- Движения – Rexroth IndraDrive Cs;
- Автоматически предпазители – Schneider.
Технически параметри на машината:
Модел | BTE343 |
Формат на изсичане | 420×520 mm |
Материал | Алуминиеви фолиа, хартия, картон, ламинирани хартии и картон. |
Плътност на материала | 400 g/m² max |
Производителност | 250 такта/min max |
Точност на изсичане | ±0,25 mm |
Диаметър на рулона на размотаване | 1000 mm max |
Ширина рулона на размотаване | 600 mm max |
Диаметър на вала на размотаване | 76 mm |
Монтирана мощност | 7 kW, 380 V, 3 Ph, 50 Hz |
Тегло на машината | 2000 kg |

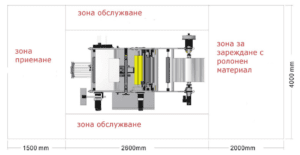

Габаритни размери на машината | 2500×1500×1800 mm (Д×Ш×В) |
