Автоматичният регулатор на температурата на матрицата от серията BTE199 се използва главно за отопление на матрицата и поддържане на постоянна температура, както и за области със същите изисквания. Тази серия използва принципа на топлообмен, като използва вода или масло с висока топлопроводимост като среда за поддържане на постоянна температура на матрицата по време на формоването, което гарантира най-високо качество на формоването. Оптимизираният дизайн осигурява температура на нагряване до 200 градуса по Целзий.
Характеристики
- Computer control, direct-view, easy and simple for operation, PID temperature control with high accuracy and stable temperature controlling. The accuracy is within ±1 degree centigrade;
- Use horizontal pump, running in smooth and steady way, stable flow with long life;
- Cylindrical tube design,pressurization and explosion-proof;
- Automatic alarming function,alarm and stop automaticly when the system has a breakdown;
- Attractive appearance, easily-dismount design, convenient for maintenance;
- Water and oil cooling type for customers’ selection
Спецификации
| серия BTE199 |
Max температура | Cooling Type |
Heatpower (kW) |
Pump-Power (kW) |
Max runoff (L/min) |
Max press (Bar) |
Mold Jiont (lnch) |

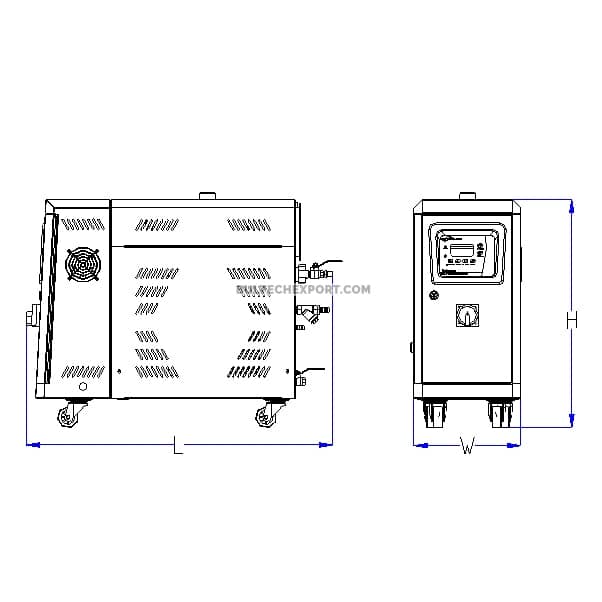

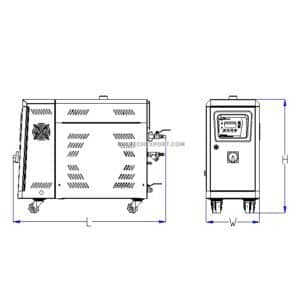

Размери H×W×L (mm) |
Тегло |
| 630W | Water-120 | Direct | 6 | 0.55 | 30 | 4.5 | 3/8″ (2×2) | 650×300×750 | 60 |
| 950W | 9 | 0.75 | 45 | 6.0 | 3/8″ (2×2) | 650×300×750 | 65 | ||
| 1290W | 12 | 1.5 | 90 | 5.5 | 3/8″ (2×2) | 700×300×750 | 85 | ||
| 630W-D | 6×2 | 0.55×2 | 30×2 | 4.5 | 3/8″ (2×2) | 650×600×750 | 100 | ||
| 950W-D | 9×2 | 0.75×2 | 45×2 | 6.0 | 3/8″ (2×2) | 650×600×750 | 110 | ||
| 1290W-D | 12×2 | 1.5×2 | 90×2 | 5.5 | 700×600×750 | 145 | |||
| 630 | Oil-200 | Indirect | 6 | 0.55 | 30 | 4.5 | 3/8″ (2×2) | 650×300×750 | 64 |
| 950 | 9 | 0.75 | 45 | 6.0 | 3/8″ (2×2) | 650×300×750 | 89 | ||
| 1290 | 12 | 1.5 | 90 | 5.5 | 3/8″ (2×2) | 800×350×750 | 90 | ||
| 630D | 6×2 | 0.55×2 | 30×2 | 4.5 | 3/8″ (2×2) | 650×600×750 | 110 | ||
| 950D | 9×2 | 0.75×2 | 45×2 | 6.0 | 3/8″ (2×2) | 650×600×750 | 120 | ||
| 1290D | 12×2 | 1.5×2 | 90×2 | 5.5 | 800×700×750 | 155 |
Note
- Windicate water-type controller;
- „D“ is double section;
- Оthers means oil type;
- The Voltage Specification of Machine is3 b 380V 50Hz The voltage can be changed as you require;
- The referance for mould automatic temparture control machine selction.
- Heater (kW); mold weight (kg) Xmold heat ( kcal/kg. °C) x [mold temperature-ambient temperature (°C) ] x safety factor/heating time/860 safety factor optional selction 1.3-1.5;
- Water flow (L/min ) = heater power (kW) x 860/ [heat medium heat (kcal/kg°C) x heat medium density ( kg/L) x out let and inlet temperature °C ) x60];
- Water heat: 1 kcal/kg°C;
- Water density: 1 kg/L;
- Thermal oil heat: 0.49 kcal/kg°C;
- Thermal oil density: 0.84 kg/L.
